Модернизация на система за управление на машина за рязане на дървени трупи

Задачата: Проектът обхваща модернизация на системата за управление на машина за рязане на дървени трупи с цел драстично повишаване на надеждността и експлоатационните ѝ характеристики чрез изцяло подмяна на съществуващото електрооборудване.

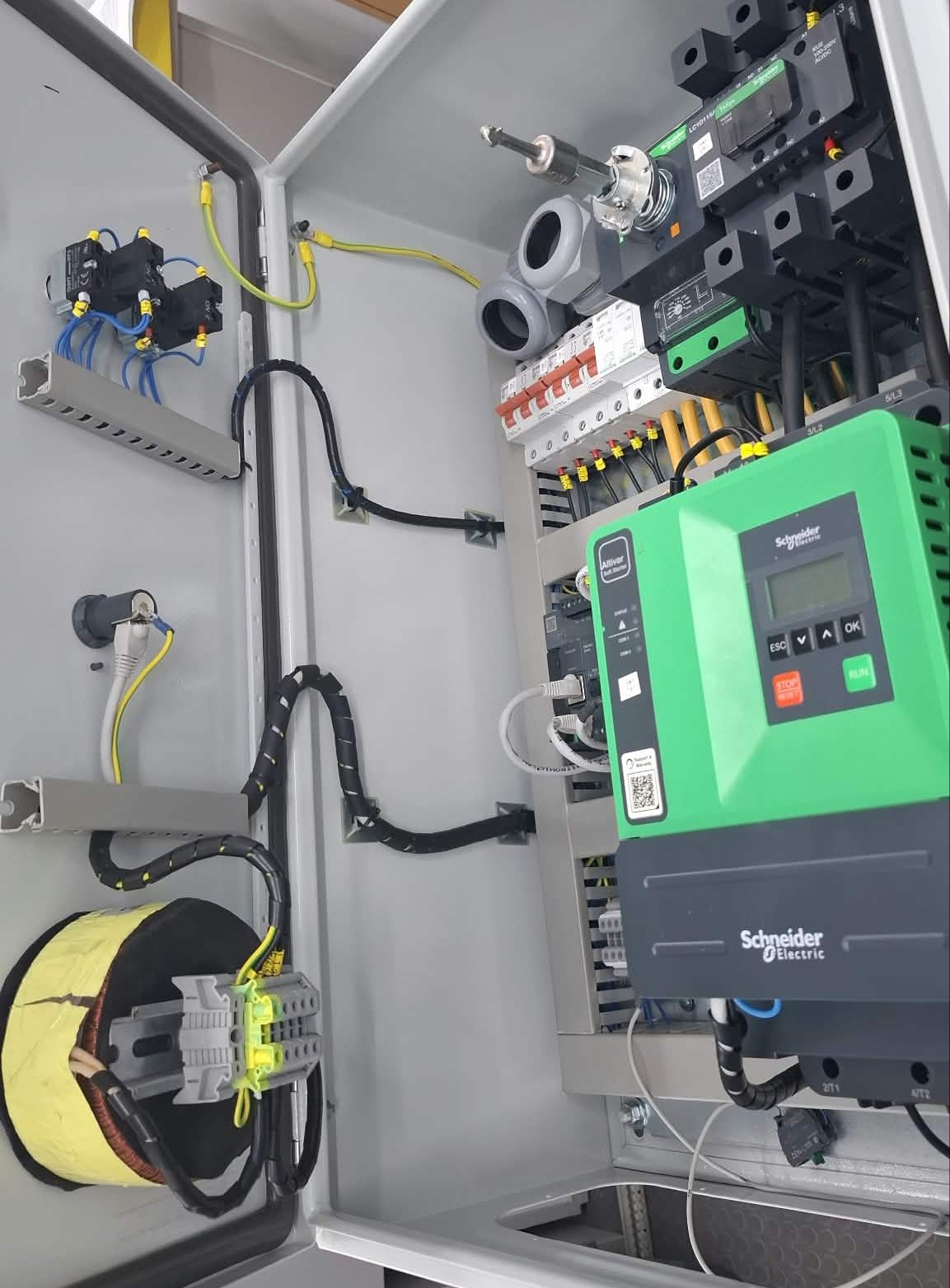

Реализацията: Внедрен е софт-стартер за управление на главното задвижване на машината с мощност 45kW. Прилагането на такъв силов елемент позволява плавно пускане и спиране на двигателя, което е от съществено значение за удължаване на експлоатационния живот, както на самият двигател, така и на механиката, която задвижва, като същевременно предоставя защита от претоварване и непрекъснат мониторинг на консумирания ток. Допълнително е използван логически контролер, който получава информация от софт-стартера за консумирания ток и реализира автоматично регулиране на подаването на трупите, спирайки го при повишаване на консумацията.

За изпълнението на проекта са използвани компоненти на фирма Schneider Electric, с които ПЛ Контрол ЕООД успешно си партнира:

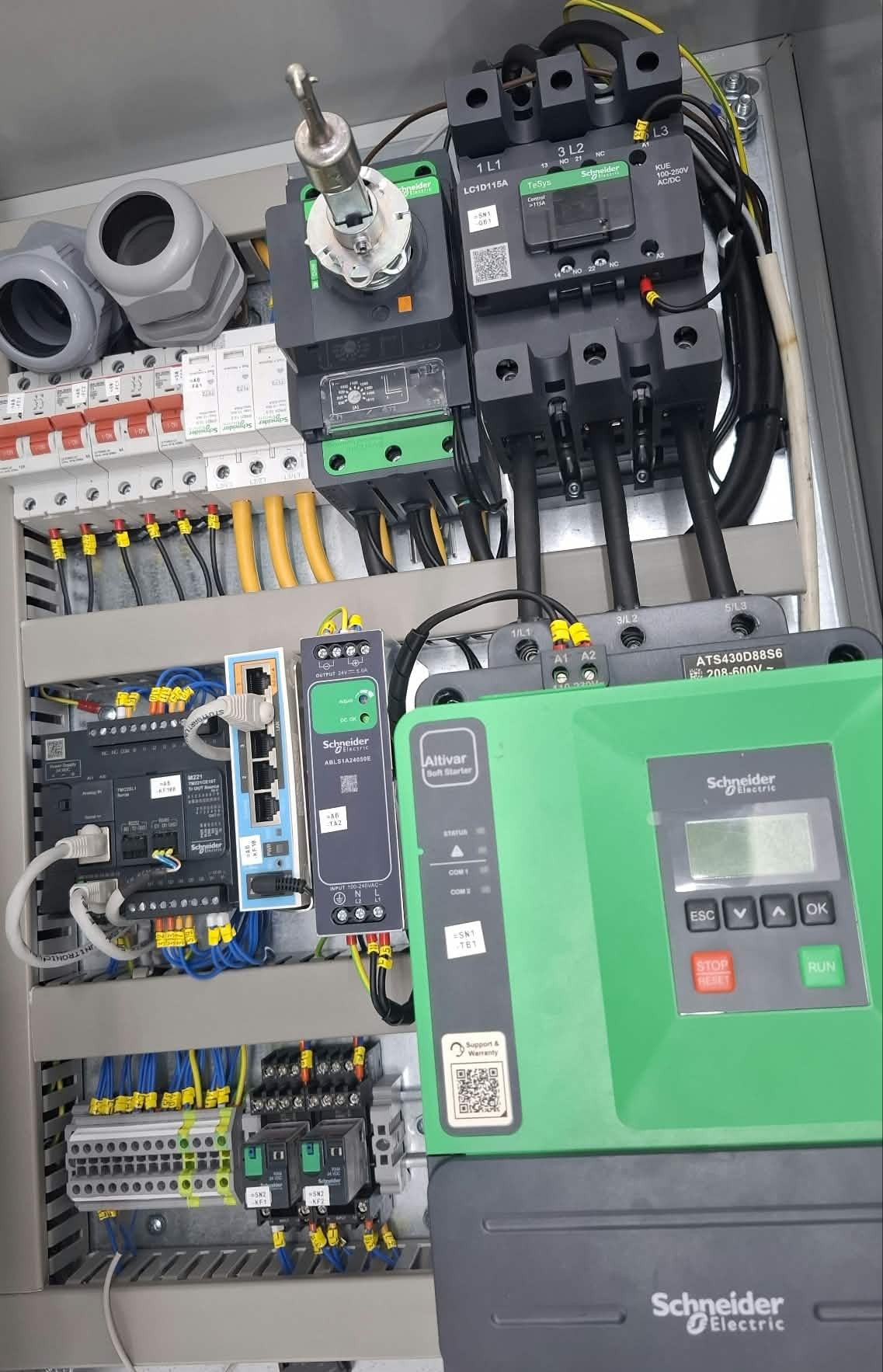

• – основният компонент в тази система е софт-стартер от серията ATS430, предназначенa за плавно стартиране и спиране на асинхронни мотори, захранвани от 208 до 600V. С работен номинален ток от 88A, той може да захранва двигатели от 22 до 55kW с рейтинг на ефективност от 99.5%, контрол на въртящия момент, висока устойчивост на напрежение и пълно наблюдение.

• – логически контролер от серията Modicon M221 с 9 входа/7 изхода и три типа интегрирани комуникационни портове: Ethernet, RS 232/RS 485 серийна връзка и USB mini-B програмен порт;

• – контактор от серията Tesys Deca Advanced, 115А, 3P, проектиран за взискателни приложения с подобрена производителност при сурова среда;

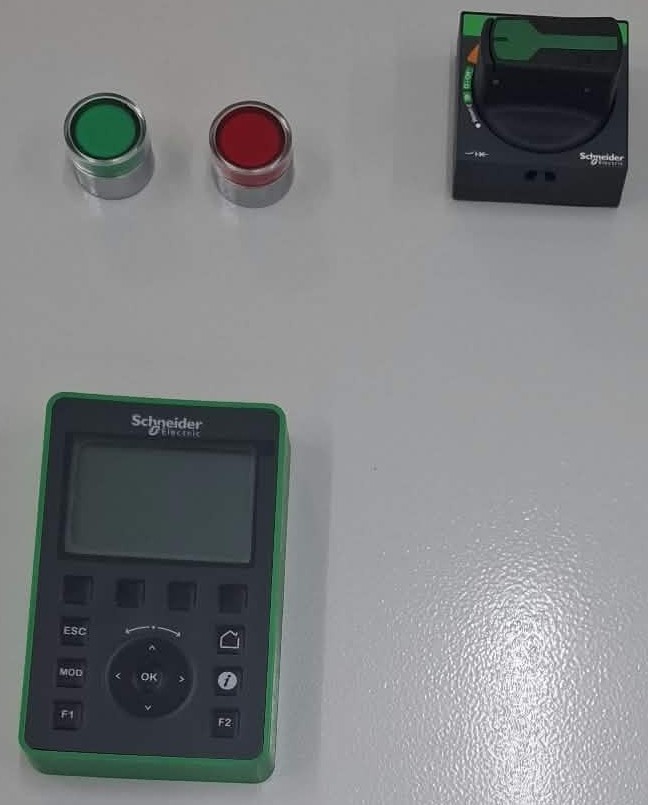

• – графичен дисплей с резолюция 240x160px с монохромен цвят, оборудван с RJ45 за комуникация и захранване;

• – моторен прекъсвач от серията TeSys GV, 115А, 3Р за защита на трифазни мотори;

• – предпазител от серията Acti9, тип 1+2 за защита от свръхнапрежение, с максимално непрекъснато работно напрежение 350V, 3Р;
